摘要：脫水篩和弧形篩是工業生產篩分設備，主要用于固液分離。它們在工作原理、結構特點、適用范圍、篩分效率與精度以及維護成本方面存在差異。選擇合適設備需考慮具體需求和工況條件。脫水篩價格較高，每平方米可能在3000-8000元，高端配置的大型脫水篩可超過10000元。弧形篩相對簡單，無動力振動裝置，價格較低，每平方米大概在2000-6000元。特殊定制、高端材質或功能的弧形篩價格會提高。
一、脫水篩和弧形篩產品介紹

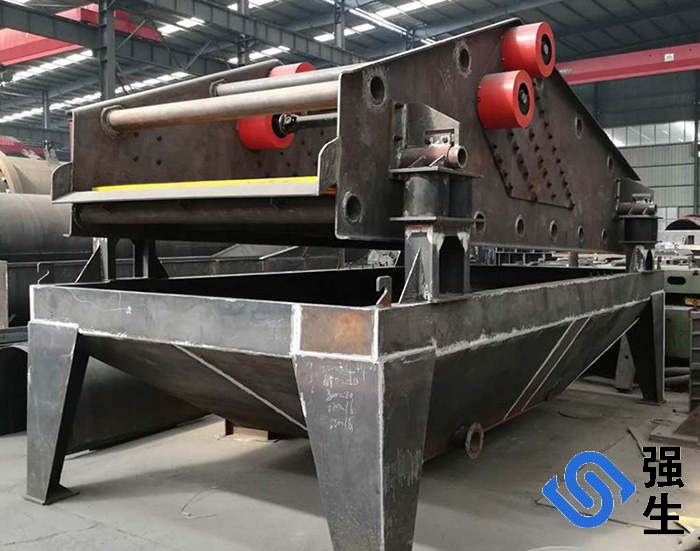

1、脫水篩
脫水篩是一種用于物料脫水、脫泥、脫介等操作的篩分設備，通過振動作用使物料在篩面上運動，利用篩網的篩分功能，將水分、泥土或其他不需要的介質從物料中分離出來，達到脫水等目的。其工作原理通常采用自同步液體振動器激振，確保篩機可靠工作并能有效進行篩分操作。
脫水篩的基本結構主要包括以下幾個部分：
篩箱：篩箱是脫水篩的主體部分，一般由高強度螺栓連接的空間金屬結構件組成，包括側板、內外板、加強橫梁、支承端梁等。
篩網：篩網是脫水篩的核心部件，孔徑大小決定了篩分效果。篩網材質多樣，如不銹鋼焊接篩板、聚氨酯篩網等。
激振器：激振器對稱布置在篩箱兩側板上的偏心塊結構，通過調整配重板塊數或主、偏心塊的夾角，實現振幅的調整。
支承系統：支承系統由四組彈性裝置固定，如橡膠彈簧裝置，用于緩沖振動，減少對設備的損壞。
電機：電機通過膠帶聯軸器驅動兩個激振器作同步反向運轉，形成單一的沿振動方向的激振力，使篩箱做往復直線運動。
此外，脫水篩的設計和制造采用先進的工藝和材料，確保設備的高強度、剛度和耐用性。例如，ENMATE公司的脫水篩采用高強度Huck螺栓連接，無焊縫設計，有效防止側板開裂；鋼板及型材選用優質碳素結構鋼，經過去應力處理，確保結構強度。
脫水篩廣泛應用于選礦、選煤、電力、制糖、制鹽、化工等行業，適用于鐵礦、煤礦、煤泥脫水、沙石分級、尾礦干排、精煉泥漿濃縮、除炭、屑漿分離等多種物料的干濕式物料脫水、脫介和分級。
2、弧形篩
弧形篩是一種用于物料分級、脫水、脫介和脫泥等工藝的篩分設備，其基本結構包括篩箱、篩面、篩框和振動電機等部分。篩箱通常由包角為45度或60度的曲率半徑篩框構成，篩面與篩框之間采用樞軸專向結構，可以旋轉180度，延長使用壽命。篩面由固定在圓弧面上的篩條組成，篩條方向與料漿運動方向垂直，篩條之間有間隙。弧形篩的篩面弧度一般為45度、60度、90度、180度和270度，根據不同的應用需求選擇合適的弧度。
弧形篩的工作原理是利用振動電機產生的激振力使篩箱振動，物料在離心力、重力和摩擦力的作用下沿篩面運動，篩條的棱邊對物料進行切割，實現物料的分離。弧形篩的篩條材質通常為不銹鋼或尼龍，縫隙寬度一般在0.25至0.5毫米之間。弧形篩的設計參數包括包角、曲率半徑、篩條材質和縫隙寬度等，這些參數直接影響篩分效果和設備的使用壽命。
弧形篩廣泛應用于選煤廠、選礦廠、冶金、化工、造紙等行業，用于物料的預脫水、脫泥、脫介和分級煤泥回收等工藝。其優點包括結構簡單、占地面積小、脫水效果好、易于維修、物料不易堵塞等。
二、脫水篩和弧形篩工作原理
1、脫水篩
脫水篩的工作原理主要是通過振動電機產生的激振力，使篩箱沿特定方向進行往復直線運動。這種振動方式通常采用雙電機自同步技術，通過膠帶聯軸分別驅動兩個互不聯系的振動器同步反向運轉，產生離心力，這些離心力沿振動方向的分力疊加，形成單一的沿振動方向的激振動，從而使篩箱作往復直線運動。
在脫水過程中，物料被均勻地分布在篩面上，隨著篩面的振動，物料在篩面上產生跳躍運動，液體通過篩網孔隙排出，而固體顆粒則被篩網阻擋，從而實現物料的脫水、脫泥和脫介。這種振動方式不僅能夠有效分離液體和固體，還能提高脫水效率，適用于各種高頻率、高振動強度的物料處理。
此外，脫水篩的篩網材質通常為聚氨酯或金屬編織網，具有良好的耐磨性和耐腐蝕性，能夠適應不同物料的處理需求。通過調節振動電機的頻率和振幅，可以優化脫水效果，確保設備的高效運行。
2、弧形篩
弧形篩的工作原理主要基于物料在弧形篩面上的分布和振動作用。具體來說，弧形篩由一組固定在圓弧面上的梯形或楔形不銹鋼條組成，篩條的方向與物料在篩面上運動方向垂直。物料通過給料器進入弧形篩，隨著篩面沿圓弧面切線方向的旋轉，物料受到重力、離心力及篩條對物料的阻撓力作用，緊貼著篩面運動。當物料沿著篩面移動時，每根篩條的邊棱對物料產生切割作用，將物料中的細粒和水分離出來，形成篩下物；而未被切割的物料則繼續向前移動，最終成為篩上物。弧形篩的分級粒度約為篩縫寬度的一半，因此其分級粒度較細，篩孔不易堵塞。
弧形篩還可以分為振動弧形篩和無動力弧形篩兩種類型。振動弧形篩通過激振器產生振動，使篩箱產生振動，從而提高篩分效率；而無動力弧形篩則依靠物料自身的重力和離心力進行分離。
三、脫水篩和弧形篩型號規格等參數對比
類型 | 常見型號 | 處理能力 | 篩網相關參數 | 外形尺寸示例 |
脫水篩 | XTS - 1530 型 | 30 - 80m3/h | 篩網材質多為聚氨酯或不銹鋼，篩孔尺寸可根據需求定制，一般在 0.1 - 5mm | 長 3000mm× 寬 1500mm× 高 1800mm |
脫水篩 | SDS - 2040 型 | 50 - 120m3/h | 篩網面積較大，篩孔可調整范圍廣 | 長 4000mm× 寬 2000mm× 高 2000mm |
弧形篩 | HSJ - 1200 型 | 20 - 60m3/h | 不銹鋼柵條式弧形篩板，縫寬 50 - 250 微米 | 篩板外形尺寸：長 1800mm× 寬 700mm（單張篩板） |
弧形篩 | WZFHS - 45 型（包角 45 度） | 15 - 50m3/h | 篩網通過壓條和木楔固定，可翻轉式設計延長使用壽命 | 根據曲率半徑不同，尺寸有所差異 |
四、脫水篩和弧形篩價格對比
脫水篩和弧形篩的價格因型號、規格、材質、品牌等因素而有所不同，且每平方米價格也難以一概而論。一般來說，脫水篩由于結構相對復雜，包含振動系統等，價格普遍較高。普通中小型脫水篩每平方米價格可能在 3000 - 8000 元，大型、高性能且配置高端的脫水篩每平方米價格可能超過 10000 元。
五、脫水篩和弧形篩根本差異
1、結構差異
2、工作方式差異
3、適用場景差異
六、脫水篩與弧形篩的應用場景對比
脫水篩與弧形篩在應用場景上存在顯著差異，主要體現在處理物料類型、結構特點和適用范圍等方面。
1、處理物料類型：
脫水篩：主要用于處理含水量較高的物料，如煤泥、沙子等。其篩面通常為平面或輕微弧形，適用于細粒物料的分級和脫水作業。
弧形篩：廣泛應用于煤泥、沙子等含水量較高的物料，特別適用于細粒物料的分級、脫水、脫介和泥煤回收。弧形篩的篩面呈弧形，能夠有效防止物料堵塞篩孔，提高篩分效率。
2、結構特點：
脫水篩：結構簡單，通常采用振動電機驅動，篩面為平面或輕微弧形，適用于細粒物料的分級和脫水作業。其篩面開孔率較高，物料通過速度均勻，不易堵塞。
弧形篩：篩面呈弧形，能夠有效防止物料堵塞篩孔，提高篩分效率。弧形篩可以旋轉180度，延長使用壽命，且篩面開孔率高，物料通過速度均勻。
3、適用范圍：
脫水篩：適用于選煤廠、選礦廠等場所，主要用于煤泥、沙子等物料的預脫水和脫介作業。其結構簡單，占地面積小，維護方便。
弧形篩：廣泛應用于選煤廠、選礦廠、冶金、化工等行業，適用于細粒物料的分級、脫水、脫介和泥煤回收。弧形篩可以與水旋流器等設備配套使用，對細粒物料進行更高效的分級、脫水、脫泥和脫介處理。
4、性能優勢：
脫水篩：結構簡單，維護方便，適用于細粒物料的分級和脫水作業。其篩面開孔率較高，物料通過速度均勻，不易堵塞。
弧形篩：篩面呈弧形，能夠有效防止物料堵塞篩孔，提高篩分效率。弧形篩可以旋轉180度，延長使用壽命，且篩面開孔率高，物料通過速度均勻。
脫水篩和弧形篩在應用場景上各有優勢。脫水篩適用于簡單的細粒物料分級和脫水作業，而弧形篩則適用于需要高效篩分和防止物料堵塞的復雜應用場景。
七、脫水篩與弧形篩的性能參數差異（處理量、篩分精度等）
脫水篩與弧形篩在處理量、篩分精度等性能參數上的差異主要體現在以下幾個方面：
1、處理量：
脫水篩通常用于細粒脫水和分級，處理量相對較小，但適用于高精度的篩分作業。
弧形篩的處理量較大，適用于高含水量物料的分級、脫水和脫介作業，處理能力可達10-200噸/小時。
2、篩分精度：
脫水篩的篩分精度較高，適用于細粒物料的高效篩分。
弧形篩的篩分效率一般為75-80%，適用于粗細粒物料的分級和脫水。
3、結構設計：
脫水篩通常采用座式或法蘭式激振器或兩臺震動電機，篩框采用螺栓連接，篩面由弧形段與直線段組成，結構堅固耐用。
弧形篩的篩框和篩面采用樞軸專向結構，可旋轉180度，延長使用壽命，適用于多種物料的預處理。
4、適用物料：
脫水篩適用于細粒物料的脫水和分級，如煤泥、尾礦等。
弧形篩特別適用于煤泥、沙子等含水量較高的物料，能夠有效解決堵塞孔或影響篩分效率的問題。
5、維護與使用壽命：
脫水篩的篩框整體強度高、剛度強，使用壽命長。
弧形篩的篩面材質良好，耐磨性能強，但需要定期翻轉或更換新篩面以保持篩分效果。
脫水篩和弧形篩在處理量、篩分精度、結構設計、適用物料和維護方面存在顯著差異。選擇合適的設備需根據具體的應用場景和物料特性來決定。
八、脫水篩與弧形篩的優缺點分析
脫水篩與弧形篩各有其優缺點，具體分析如下：
1、脫水篩的優點：
脫水效果好：脫水篩通過篩上濾層截留細粒和積壓脫水，能夠有效提高脫水效率。
結構合理：脫水篩的設計合理，加工精度高，篩框整體強度和剛度高，使用壽命長。
維護方便：脫水篩的維護和檢修方便，運轉平穩，噪聲低。
適應性強：脫水篩適用于多種物料的脫水和分級，特別是在煤泥水處理中表現出色。
2、脫水篩的缺點：
篩網磨損快：脫水篩在長時間使用后，篩網容易磨損，需要定期更換，增加了維護成本。
物料堆積：在入料不均勻的情況下，容易導致篩面上物料堆積，影響脫水效果。
3、弧形篩的優點：
高效脫水和分級：弧形篩通過篩條入料側尖銳的棱邊切割作用，能夠高效地將煤泥水分離出去，適用于細粒物料的脫水和分級。
結構簡單：弧形篩結構簡單，占地面積小，無運動部件和傳動機構，易于維修。
處理能力大：弧形篩的處理量大，生產能力是振動篩的10倍以上，分離精度高。
使用壽命長：弧形篩采用樞軸轉向結構，可以旋轉180度，延長篩面使用壽命。
4、弧形篩的缺點：
篩孔易堵塞：弧形篩在長時間運行后，篩孔容易堵塞，需要定期清理。
篩條磨損快：弧形篩的篩條磨損較快，需要頻繁更換，增加了維護成本。
入料要求高：弧形篩對入料的均勻性和壓力有一定要求，否則會影響脫水效果。
灰分控制困難：在某些情況下，弧形篩的灰分控制效果不佳，容易導致灰分超標。
5、小結：
脫水篩適合需要高效脫水和分級的場合，尤其在煤泥水處理中表現出色，但需要注意篩網的磨損和維護。
弧形篩適用于細粒物料的脫水和分級，結構簡單且處理能力大，但需要定期清理篩孔和更換篩條，且對入料要求較高。
根據具體應用場景和需求選擇合適的篩分設備，可以有效提高脫水和分級效率。
?
?
?
?
